Aluminiumprofielen Volledig automatische verticale poedercoatingslijn SUS Metalen substraat

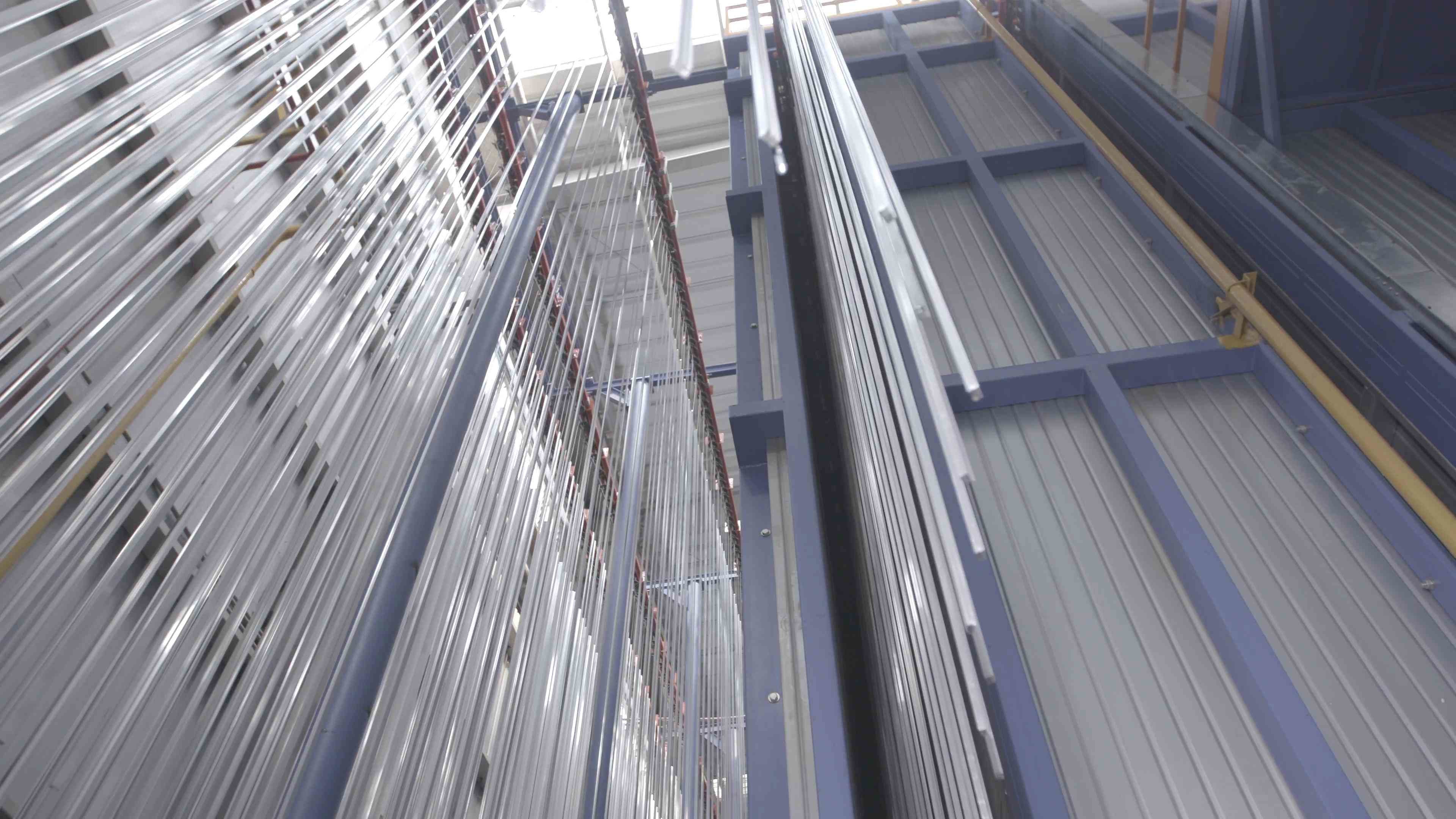

Dit voorstel is bedoeld voor de verticale poederlaaglijn voor aluminiumprofielen

1Ontwerpgegevens

A, coatingmateriaal: aluminiumprofiel en relatieve producten.

B. Technische omschrijving: laden, voorbehandelen, drogen, poederlaag, hardmaken, lossen.

C, specificaties van het coatingsprofiel:

a. Maximale afmeting van het profiel: 100 mm × 200 mm × 7000 mm

b. Maximaal gewicht van het profiel: 30 kg

c. Standaardgewicht: 3,5 kg

d. Standaardoppervlakte van het profiel: 400 m2/t

e. Transportbandsnelheid 1200 mm/min (500 mm/min ----- 20000 mm/min verstelbaar)

2, Energievoorziening

A, stroomvoorziening

Eenfasige spanning:220V+10%

Driedimensionale spanning: 380V+10%

Frequentie: 50 Hz

Lijn van de apparatuurgroep en nullijn

B.Aardgas

3,gecomprimeerde lucht

A,druk: 7,0 bar

B,Max stoomstroom: 1,3 g/nm3

C,Max oliegehalte: 0,01 ppm

D,Max Flux van de perslucht: 8m3/min

4,Industriële waterbehoefte

A. Druk: 3+0.2 bar

B,Flux; 5m³/h

5Puur water.

A,geleidbaarheid: 10us/cm

B,Flux; 4m³/h

6Poeder.

A.Karakteristiek van het poeder:LEL≥40g/Nm³

7Ruimte tussen materiaal: 66 mm, 100 mm, 133 mm, 150 mm, 200 mm

8Productiecapaciteit

Vervoerketensnelheid: 1,2 m/min.

Totale laagstukken per uur: 1200mm/min÷150mm/pcs×60min=480pcs/hr

Totaal gewicht per uur: 480 stuks × 3,5 kg/stuks = 1,68 ton/uur

Dagelijkse capaciteit: 1,68 ton x 16 uur/dag = 26,8 ton/dag

Maandelijkse capaciteit: 26,8 ton/dag × 25 dagen/maand= 670 ton/maand

9Proces

Gewoon poedercoatingproces

Foshan ABD Equipment Co., Ltd werd opgericht in 2003. Sinds we zijn begonnen, heeft ABD geweldig werk verricht op het gebied van ontwerp, productie en installatie van aluminium oppervlaktebehandeling apparatuur,met inbegrip van elektrostatische poedercoatingslijnen, anodiserings- en kleurlijnen en fluorocarbon vloeibare laklijnen.We maken maatwerk ontwerpen en bieden de verticale en horizontale soorten voor elke klant op basis van hun individuele behoeften.
